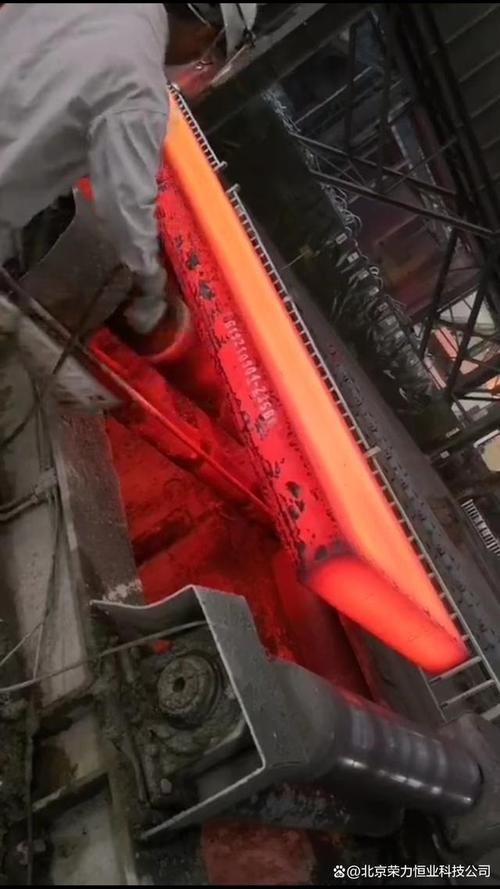

金属高温热处理防氧化涂料 守护金属热处理加工的“防护衣”

在金属热处理加工中，高温环境下的氧化和脱碳是长期困扰生产企业的难题。氧化不仅造成金属材料损耗，还会导致表面质量下降、后续加工困难，甚至影响零件的力学性能。为此，金属高温热处理防氧化涂料应运而生，成为现代热处理工艺中不可或缺的辅助材料。本文将介绍这类涂料的作用原理、性能要求、应用领域及使用要点。

一、氧化与脱碳：热处理中的“隐形杀手”

金属在加热过程中，表面与炉内氧气、水蒸气等氧化性气氛接触，会发生氧化反应生成氧化皮。对于钢、铜、铝等常用金属，氧化会导致：

• 材料损耗：氧化皮剥落造成金属直接损失，增加生产成本。
• 表面缺陷：氧化皮压入表面形成麻点、凹坑，影响外观和尺寸精度。
• 脱碳：碳元素被氧化，表面硬度、耐磨性和疲劳强度下降。
• 后续加工困难：氧化皮硬度高，加剧刀具磨损，影响加工效率。

因此，有效控制氧化是提升热处理质量的关键环节。

二、防氧化涂料的作用机理

高温防氧化涂料通过在金属表面形成一层致密的保护膜，隔绝氧气与金属基体的接触。其作用机理主要包括：

1. 物理屏障：涂料中的玻璃相或陶瓷相在高温下熔融铺展，填充孔隙，形成连续致密的隔离层。
2. 化学抑制：某些成分与金属表面反应生成稳定的化合物，阻止氧原子向内扩散。
3. 牺牲阳极：涂料中的活性元素优先氧化，消耗透过涂层的氧，保护基体。

一般而言，涂料由基料、填料、溶剂和助剂组成，需在高温下保持稳定性和粘结性。

三、防氧化涂料的性能要求

一款优秀的金属高温热处理防氧化涂料应具备以下特性：

• 高温稳定性：在800~1200℃（甚至更高）下不分解、不失效。
• 致密性与附着力：涂层均匀、无缺陷，与金属基体结合牢固，避免剥落。
• 环保性：不含重金属、有害溶剂，减少有害气体排放。
• 易涂覆与去除：可刷涂、喷涂或浸涂，处理后涂层易清除，不影响后续工序。
• 适应性：适用于碳钢、合金钢、不锈钢、铜合金、铝合金等多种金属。
• 防脱碳功能：尤其对弹簧钢、轴承钢等高碳钢，需具备防止脱碳的能力，保证表面硬度。

四、应用领域与场景

防氧化涂料广泛应用于以下热处理加工场景：

• 退火：炉内退火时防止氧化，避免酸洗工序，减少污染。
• 正火与淬火：保护工件表面，减少氧化皮，提高淬火均匀性。
• 锻造加热：减少氧化烧损，提高材料利用率。
• 不锈钢固溶处理：防止表面贫铬，保持耐蚀性。
• 有色金属热处理：如铜合金的光亮退火、铝合金的固溶处理。

例如，在轴承套圈退火中，涂覆防氧化涂料可使表面氧化层厚度降低80%以上，后续车削余量减小，材料浪费显著下降。

五、使用要点与注意事项

为了发挥涂料的最佳效果，操作时需注意：

1. 表面预处理：工件表面应无油污、锈迹和水分，否则影响涂层附着力。
2. 涂覆方式：根据工件形状选择刷涂、喷涂或浸涂，确保涂层均匀、无漏涂。涂层厚度一般控制在0.1~0.5mm，过厚易开裂。
3. 干燥与固化：涂覆后需自然干燥或低温烘干，避免入炉后水分急剧汽化破坏涂层。
4. 加热制度：升温速度不宜过快，尤其在600℃以下，防止涂层过早熔融流失。
5. 涂层去除：热处理后涂层可采用喷砂、抛丸或水淬方式去除，部分水溶性涂料可直接热水清洗。
6. 环保防护：尽管现代涂料趋于环保，但仍需加强通风，操作人员佩戴口罩。

六、发展趋势

随着智能制造和绿色制造的推进，防氧化涂料正朝着以下方向发展：

• 水性化：以水代替有机溶剂，减少VOC排放。
• 纳米改性：引入纳米粒子提高涂层致密度和高温性能。
• 自剥落型：冷却后涂层自动剥落，省去除层工序。
• 多功能化：兼具防氧化、防脱碳、润滑和催化渗氮等作用。

###

金属高温热处理防氧化涂料虽然只是辅助材料，却在提高产品质量、降低生产成本、减少能耗和污染方面发挥着重要作用。选择合适的涂料并规范使用，能够为企业带来显著的经济效益和环保效益。随着材料科技的进步，防氧化涂料必将在金属热处理加工领域展现更广阔的应用前景。
